Wie man Lautsprecher an einen Verstärker anschließt

January 31, 2025 Marcel Termeer

Bei MaxiAxi erhalten wir mit großer Regelmäßigkeit Fragen zu Verstärkern und Lautsprechern. Manchmal besitzen die Leute bereits einen Verstärker oder haben ein bestimmtes Modell im Kopf, wissen aber nicht genau, welche Lautsprecher dazu passen. Oder sie stellen uns Fragen: Wie soll ich meine Lautsprecher an einen Verstärker anschließen und worauf sollte ich bei der Anzahl der Lautsprecheranschlüsse achten? Das ist natürlich wichtig zu wissen. Mit der falschen (Anzahl) von Lautsprechern laufen Sie Gefahr, Ihren Verstärker zu sprengen, und das ist (zumindest in unseren Augen) nicht sehr wünschenswert. Daher dieser Blog, um Ihnen zu helfen, die richtige Wahl zu treffen. Nachdem Sie diesen Blog gelesen haben, werden Sie in der Lage sein, Ihre Lautsprecher Schritt für Schritt an den Verstärker anzuschließen.

Welche Lautsprecher passen zu meinem Verstärker?

Zunächst einmal ist es wichtig, dass Sie genau wissen, welchen Verstärker Sie haben. Es gibt nämlich mehrere Typen. Die gängigsten Modelle sind: PA-Verstärker, HiFi-Verstärker, Disco-Verstärker und 100-Volt-Verstärker. Jeder Typ unterscheidet sich in der Anzahl der Lautsprecheranschlüsse und der Anzahl der Lautsprecher, die an den Verstärker angeschlossen werden können. Sie müssen auch auf die Art der Lautsprecher achten. Für die 100-Volt-Variante verwenden Sie Lautsprecher, die speziell für dieses Modell entwickelt wurden. Später in diesem Text werden wir Ihnen sagen, worauf Sie achten müssen und wie Sie Lautsprecher an einen Verstärker anschließen.

Worauf sollte ich bei der Auswahl eines Lautsprecheranschlusses achten?

Die verschiedenen Typen wurden bereits erwähnt. Bei der Auswahl der richtigen Lautsprecher gibt es mehrere Dinge zu beachten. Zunächst einmal sollte es eine Möglichkeit geben, die Lautsprecher an einen Verstärker anzuschließen. Schauen Sie sich daher die Lautsprecheranschlüsse genau an. Es gibt eine Reihe von Kabeltypen, die üblicherweise für den Anschluss von Lautsprechern an den Verstärker verwendet werden. Die gebräuchlichsten Kabel sind:

Offene Lautsprecherkabel
Speakon-Kabel
6,3 mm Klinken-Lautsprecherkabel

Vielleicht noch wichtiger ist die Mindestimpedanz (Widerstand). Diese ist von Modell zu Modell unterschiedlich und wird fast immer auf der Rückseite des Geräts angegeben. Später in diesem Text geben wir Ihnen weitere Informationen darüber, was genau diese Mindestimpedanz bedeutet.

Neben der Impedanz und den Fähigkeiten eines Lautsprecheranschlusses gibt es noch einen weiteren wichtigen Faktor, nämlich die Wattzahl (Leistung). Die Wattzahl sollte in etwa der Wattzahl der Lautsprecher entsprechen. Wenn ein Verstärker eine viel geringere Wattzahl hat als die Lautsprecher, die Sie an ihn anschließen, muss er über seiner eigenen Leistung arbeiten (auch bekannt als Clipping). Wenn ein Verstärker übersteuert, klingt der Ton verzerrt und das ist auch ein unmittelbares Zeichen dafür, dass Sie die Lautstärke herunterdrehen sollten. Wenn Sie das nicht tun, werden Sie Ihre Lautsprecher tatsächlich in die Luft jagen. Wenn der Verstärker eine viel höhere Wattzahl hat, als die angeschlossenen Lautsprecher verkraften können, müssen Sie darauf achten, dass die Lautsprecher nicht überlastet werden und explodieren.

Wie viele Lautsprecher kann ich maximal an meinen PA-Verstärker anschließen?

Hierauf gibt es keine einfache Antwort. Die Anzahl der Lautsprecher, die Sie an einen Verstärker anschließen können, hängt vom PA-Verstärker und den passiven Lautsprechern selbst ab. Dies hat unter anderem mit dem Widerstand (ausgedrückt in Ohm, das Symbol für Widerstand ist Ω) der anzuschließenden Lautsprecher zu tun. Wie Sie weiter oben in diesem Blog lesen konnten, ist es wichtig, den Mindestwiderstand zu berücksichtigen. Wenn Sie einen Lautsprecher haben, der mit mindestens 8 Ohm belastet werden muss, und Sie auch 8-Ohm-Lautsprecher daran anschließen, ist das kein Problem. Anders sieht es aus, wenn Sie 4-Ohm-Lautsprecher anschließen möchten. Dieser Widerstand ist niedriger als der Widerstand dieses Typs und das kann zu einer Explosion führen.

Wenn Sie mehrere Lautsprecher verwenden, ist die Art und Weise, wie Sie Ihre Lautsprecher an den Verstärker anschließen, sehr wichtig. Denn Sie können die Lautsprecher in Reihe oder parallel anschließen. Die Art und Weise, wie die Lautsprecher angeschlossen werden, wirkt sich auf den Widerstand aus. Es kann also durchaus sein, dass Sie Ihre Lautsprecher ohne Probleme an den Verstärker anschließen können.

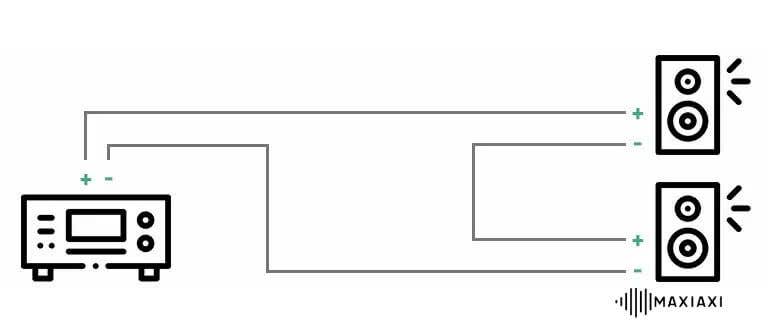

Abbildung 1: Anschluss von Lautsprechern in Reihe

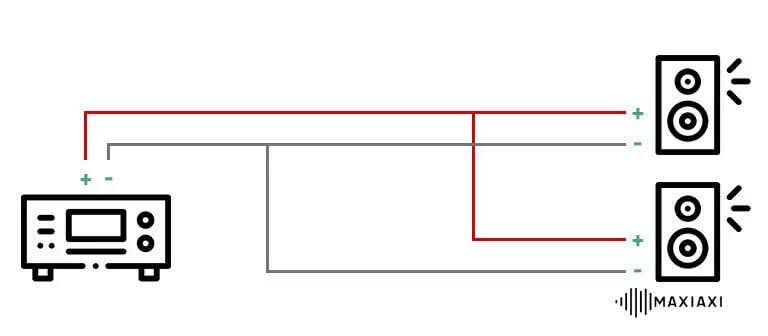

Abbildung 2: Parallelschaltung von Lautsprechern

Wie berechnen Sie also den Widerstand der pro Kanal angeschlossenen Lautsprecher?

Wenn Sie sie in Reihe schalten, addieren Sie den Widerstand. Zum Beispiel: 4Ω + 4Ω = 8Ω
Wenn Sie die Lautsprecher parallel anschließen, müssen Sie eine Teilumrechnung vornehmen. Zum Beispiel: 2 Lautsprecher mit 8 Ohm erzeugen einen Widerstand von (8Ωx8Ω)/(8Ω+8Ω) = 4 Ohm

Gut zu wissen ist, dass sich die Ausgangsleistung des Verstärkers bei unterschiedlichen Widerständen ändert.

Einfach ausgedrückt: Sie haben einen Stereoverstärker, der bei einem Widerstand von 8 Ohm 100 W pro Kanal liefert. Für diesen Typ müssten Sie also einen Lautsprecher mit einer Ausgangsleistung von etwa 100 W bei einer Impedanz von 8 Ohm finden. Wenn Sie nun 2 Lautsprecher pro Ausgang an dasselbe Modell anschließen möchten (also insgesamt 4 Lautsprecher), könnten Sie zum Beispiel 2 Lautsprecher mit 4 Ohm in Reihe schalten (wodurch der Widerstand wieder 8 Ohm beträgt). Sie müssen nur berücksichtigen, dass die Leistung des Verstärkers auf beide Lautsprecher aufgeteilt wird, so dass jeder Lautsprecher 50 W erhält.

Schließlich ist es gut zu wissen, dass es mehrere Anschlussmöglichkeiten pro Kanal geben kann (z.B. Schraubklemmen und Speakon) und dass Sie diese beiden Ausgänge als einen betrachten sollten. Wenn Sie einen 8-Ohm-Lautsprecher an beide Ausgänge anschließen, wird der Verstärker auf 4 Ohm belastet.

Wie viele Lautsprecher kann ich maximal an meinen 100-Volt-Verstärker anschließen?

Einer der größten Vorteile ist, dass Sie eine Vielzahl von Lautsprechern an 100-Volt-Verstärker anschließen können. Sie müssen den Widerstand nicht berücksichtigen, vorausgesetzt, Sie haben 100-Volt-Lautsprecher. Es ist auch wichtig zu prüfen, mit welcher Wattzahl (Leistungsstufe) Sie die Lautsprecher betreiben können. Die kombinierte Leistung aller Lautsprecher, die Sie an die 100-Volt-Version anschließen, sollte +/- 90% der Leistung nicht überschreiten.

Anschließen von Lautsprechern an meinen Disco-Verstärker

Das Anschließen eines Disco-Verstärkers unterscheidet sich nicht wesentlich von dem einer PA-Version. Auch hier ist es sehr wichtig zu prüfen, ob diese Variante mit dem Widerstand der Lautsprecher zurechtkommt. Es ist auch möglich, mehrere Lautsprecher an einen Verstärker anzuschließen, aber auch hier sollten Sie prüfen, ob der von den Lautsprechern gebotene Widerstand nicht zu groß ist.

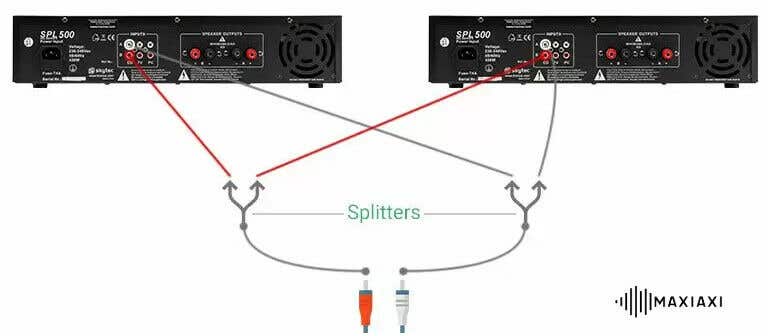

Eine andere Möglichkeit besteht darin, die Lautsprecher an 2 Verstärker anzuschließen, so dass Sie mehrere Lautsprecher verwenden können. In einigen Fällen sind die Varianten mit einem unverstärkten Ausgang ausgestattet. In diesem Fall können Sie ein RCA-Kabel verwenden, um 2 oder mehr anzuschließen. Wenn das Gerät nicht mit einem solchen Ausgang ausgestattet ist, können Sie es trotzdem mit Splittern lösen. Die folgende Illustration zeigt, wie das geht:

Die Kabel, die Sie benötigen, um den Anschlussplan aus der obigen Abbildung zu realisieren, sind:

2x PD Connex Kabel 2x RCA Male - 1x RCA Female 30cm (Splitter)
Vonyx Audio Kabel: 2x RCA - 2x RCA 1,2m (oder andere RCA/Tulpenkabel in den gewünschten Längen)

Wie viele Lautsprecher kann ich maximal an meinen HiFi-Verstärker anschließen?

Das Anschließen von Lautsprechern an HiFi-Verstärker ist eine Klasse für sich. Viele Modelle dieser Art haben sogar mehrere Lautsprecheranschlüsse. Ein Surround-/HiFi-Lautsprecherset besteht oft aus mehreren Lautsprechern und benötigt daher mehr als einen Lautsprecheranschluss. Zusätzlich zu den üblichen Frontlautsprechern werden auch Rear-Lautsprecher und ein Center-Lautsprecher verwendet. Der Widerstand, den die verschiedenen Ausgänge bewältigen können, kann unterschiedlich sein. Lesen Sie daher aufmerksam die Bedienungsanleitung, um eine Überlastung dieses Modells zu vermeiden. Ansonsten unterscheidet sich die Bedienung dieses Modells nicht wesentlich von der PA- oder Disco-Variante. Tatsächlich müssen Sie wieder auf die gleichen Punkte wie Widerstand und Wattzahl achten.
